ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА (ВПВ)
ENHUB PROJECT выполняет проектирование внутреннего противопожарного водопровода (ВПВ) для жилых, общественных, административных, производственных, складских и многофункциональных объектов в Астане, Алматы и по всей территории Республики Казахстан.
Внутренний противопожарный водопровод — это инженерная система, от которой требуется не просто наличие пожарных кранов в здании. Проект должен обеспечить необходимый расход воды, требуемый напор у расчетных пожарных кранов, нормативную длину и конфигурацию пожарных струй, надежность водоснабжения и возможность подачи воды к защищаемым помещениям при пожаре.
Поэтому профессиональное проектирование ВПВ начинается не с расстановки пожарных шкафов на плане, а с анализа объекта и выполнения инженерных расчетов.
ENHUB PROJECT разрабатывает решения по ВПВ с учетом архитектуры здания, этажности и высоты, функционального назначения помещений, пожарной опасности, категории производственных и складских помещений, объемно-планировочных решений, существующих параметров водоснабжения и взаимодействия ВПВ с другими системами противопожарной защиты.
ВПВ — ЭТО РАСЧЕТНАЯ ИНЖЕНЕРНАЯ СИСТЕМА
Основная задача проекта — определить, какой расход и давление должны быть обеспечены в наиболее неблагоприятной расчетной точке системы при пожаре.
Ошибочно рассматривать ВПВ только как трубопровод с пожарными кранами. Даже правильно размещенные пожарные шкафы не обеспечат работоспособность системы, если существующее водоснабжение не способно предоставить необходимый расход или напор.
При проектировании мы последовательно определяем:
необходимость устройства ВПВ → расчетный расход воды → требуемое количество одновременно действующих пожарных струй → размещение пожарных кранов → конфигурацию трубопроводной сети → диаметры трубопроводов → гидравлические потери → требуемый напор → необходимость повысительной насосной установки → требования к резервированию и электроснабжению.
Именно такая последовательность позволяет получить технически обоснованную систему, а не формально нанесенное на планы оборудование.
ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВНУТРЕННЕГО ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА
Гидравлический расчет — один из ключевых этапов проектирования ВПВ.
Для расчетного направления определяется наиболее неблагоприятный пожарный кран или группа одновременно работающих кранов. Учитываются длины участков сети, диаметры труб, местные и линейные потери давления, отметки расположения оборудования и параметры источника водоснабжения.
В результате определяется требуемый напор на вводе или насосной установке.
Расчет позволяет ответить на главный практический вопрос:
сможет ли запроектированная система обеспечить требуемую подачу воды непосредственно в условиях расчетного пожара?
Если существующего давления недостаточно, проектируется повысительная пожарная насосная установка. Если параметры сети позволяют обеспечить расчетный режим без дополнительного повышения давления, решение обосновывается расчетом.
Мы не закладываем насосное оборудование «по запасу» без анализа и не принимаем решение только по паспортному давлению городской сети.
РАЗМЕЩЕНИЕ ПОЖАРНЫХ КРАНОВ И ПОЖАРНЫХ ШКАФОВ
Количество пожарных кранов определяется не удобством монтажа, а условиями защиты помещений.
При разработке планировочных решений учитываются расположение лестничных клеток, коридоров, холлов, эвакуационных выходов, геометрия помещений, доступность пожарных шкафов и возможность подачи расчетного количества струй в требуемые зоны.
В состав пожарного шкафа в зависимости от принятого решения входят пожарный запорный клапан, соединительная головка, пожарный рукав, ручной пожарный ствол и иные предусмотренные проектом элементы.
При проектировании проверяем реальную зону действия пожарных кранов, а не только расстояние между условными обозначениями на чертеже.
Это особенно важно для крупных производственных зданий, складов, подземных паркингов, торговых центров и объектов сложной конфигурации.
КОЛЬЦЕВЫЕ И ТУПИКОВЫЕ СХЕМЫ ВПВ
Конфигурация трубопроводов определяется характеристиками объекта и требованиями, применимыми к конкретной системе.
В зависимости от проекта могут применяться вертикальные и горизонтальные участки, пожарные стояки, распределительные магистрали, кольцевые участки и другие технические решения.
При разработке схемы учитываем возможность отключения отдельных участков, эксплуатационную доступность арматуры, размещение стояков, пересечение противопожарных преград и координацию трубопроводов с конструкциями здания.
На крупных объектах вопрос трассировки непосредственно влияет на гидравлику, надежность и стоимость системы, поэтому оптимальная схема определяется до формирования окончательной спецификации.

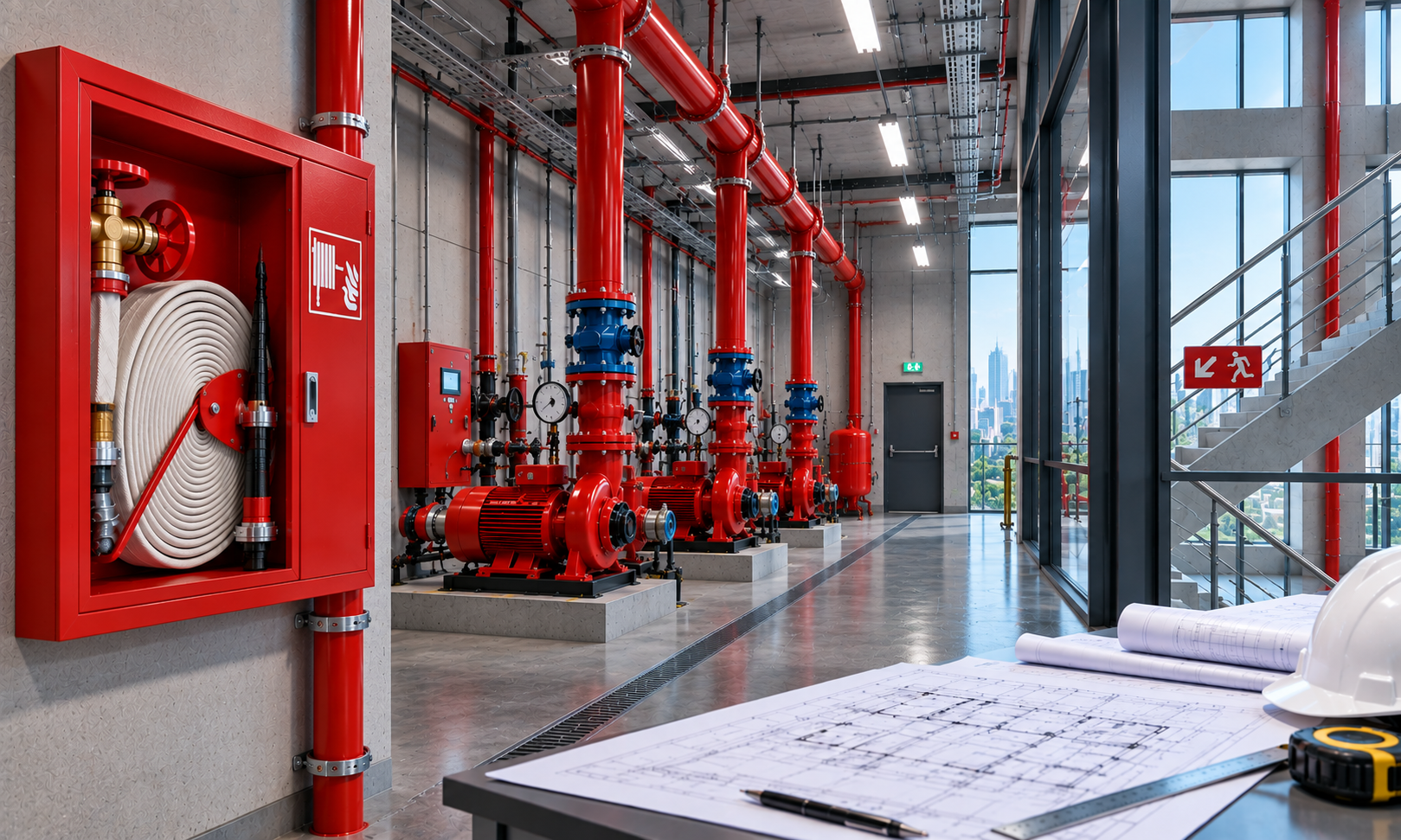

ПОЖАРНЫЕ НАСОСНЫЕ УСТАНОВКИ
Если расчет показывает недостаточность параметров источника водоснабжения, проектируется насосная установка внутреннего противопожарного водопровода.
В зависимости от принятой схемы проектом определяются:
рабочие и резервные пожарные насосы, расчетная подача, требуемый напор, обвязка насосов, запорная и обратная арматура, контрольно-измерительные приборы, узлы подключения, алгоритмы запуска, контроль состояния оборудования и взаимодействие со шкафами управления.
Подбор насоса выполняется по расчетной рабочей точке системы, а не только по максимальным паспортным значениям оборудования.
Избыточный напор также является проектной задачей. Если на отдельных участках сети расчетное давление превышает допустимые или необходимые значения, предусматриваются соответствующие технические решения.
АВТОМАТИЗАЦИЯ И ЗАПУСК ПОЖАРНЫХ НАСОСОВ
Современный ВПВ необходимо проектировать в комплексе с системой управления.
Проектом определяются условия запуска пожарных насосов, формирование команд, контроль рабочего и аварийного состояния, передача сигналов, управление запорной арматурой при ее наличии и необходимые блокировки.
Алгоритм должен однозначно определять:
что является сигналом на запуск → какое оборудование включается → как контролируется выход на рабочий режим → что происходит при отказе рабочего агрегата → какие сигналы передаются на пост пожарной автоматики или диспетчеризации.
Эти решения согласовываются с разделами электроснабжения и автоматизации.
В результате насосная станция рассматривается не как отдельно установленный агрегат, а как функциональная часть всей системы противопожарной защиты объекта.
ЭЛЕКТРОСНАБЖЕНИЕ И РЕЗЕРВИРОВАНИЕ
Работоспособность пожарных насосов напрямую зависит от электроснабжения.
При разработке проекта определяются электрические нагрузки, требования к надежности питания, взаимодействие рабочего и резервного оборудования, размещение шкафов управления и передача сигналов о состоянии системы.
Решения ВПВ должны быть увязаны с разделом ЭОМ, чтобы электрическая часть проекта соответствовала фактическим характеристикам выбранного насосного оборудования.
Несогласованность между ВК/ВПВ, автоматизацией и ЭОМ — одна из типичных причин проектных коллизий, которые впоследствии обнаруживаются уже при комплектации или монтаже.
ВПВ И АВТОМАТИЧЕСКОЕ ВОДЯНОЕ ПОЖАРОТУШЕНИЕ
На объектах, оборудованных автоматической установкой водяного пожаротушения, необходимо технически грамотно увязать ВПВ и АУП/АПТ.
В зависимости от исходных данных и принятой схемы рассматриваются источники водоснабжения, насосная станция, расчетные расходы, одновременность работы систем, распределительные сети и автоматика.
Если используется общая насосная станция или общий источник воды, параметры оборудования должны определяться с учетом соответствующих расчетных режимов.
Нельзя механически сложить две системы на одной схеме и считать задачу решенной.
Необходимо проверить расход, напор, гидравлическое взаимодействие и алгоритмы работы систем при расчетных сценариях пожара.
ВПВ ДЛЯ ПРОИЗВОДСТВЕННЫХ И СКЛАДСКИХ ОБЪЕКТОВ
Отдельное направление ENHUB PROJECT — проектирование противопожарного водоснабжения промышленных объектов.
Работаем с проектами для производственных зданий, складских комплексов, логистических центров, ангаров, технических помещений, энергетических объектов, паркингов и других сооружений.
Для таких объектов особое значение имеют размеры пожарных отсеков, высота помещений, технологические процессы, категории помещений, характеристики хранимых материалов, расположение стеллажей и оборудования, а также значительные расстояния от пожарных кранов до защищаемых зон.
Здесь особенно важен предварительный расчет. Он позволяет еще на стадии проектирования определить требуемые диаметры магистралей, количество стояков, параметры насосной станции и требования к источнику противопожарного водоснабжения.
ЧТО ВХОДИТ В ПРОЕКТ ВПВ
В зависимости от стадии проектирования и исходных данных комплект документации может включать:
общие данные и технические решения; планы сетей ВПВ; расположение пожарных кранов и шкафов; пожарные стояки и магистральные трубопроводы; аксонометрические и принципиальные схемы; узлы подключения; насосную установку; гидравлический расчет; расчет требуемого напора; технические решения по автоматизации; задания смежным разделам; спецификацию оборудования, трубопроводов, арматуры и материалов.
Проект разрабатывается так, чтобы решения были взаимосвязаны между собой: расчет подтверждает диаметры трубопроводов, диаметры соответствуют чертежам, оборудование соответствует расчетным параметрам, а спецификация — фактическим проектным решениям.
КООРДИНАЦИЯ ВПВ СО СМЕЖНЫМИ РАЗДЕЛАМИ
Трубопроводная сеть не существует отдельно от здания.
При проектировании ВПВ необходимо учитывать конструкции, инженерные шахты, подвесные потолки, вентиляционные воздуховоды, кабельные трассы, технологическое оборудование и другие коммуникации.
ENHUB PROJECT выполняет координацию решений ВПВ с разделами:
- АР — архитектурные решения;
- КР — конструктивные решения;
- ВК — водоснабжение и канализация;
- ОВ — отопление, вентиляция и противодымная защита;
- ЭОМ — электроснабжение;
- АПС — автоматическая пожарная сигнализация;
- АУП/АПТ — автоматическое пожаротушение;
- автоматизация и диспетчеризация.
Такой подход снижает количество пересечений и переделок непосредственно на строительной площадке.
ПРОЕКТИРОВАНИЕ ВПВ ПО ТРЕБОВАНИЯМ РЕСПУБЛИКИ КАЗАХСТАН
Проектирование выполняется с учетом действующей нормативно-технической базы Республики Казахстан и требований, применимых к конкретному объекту.
В зависимости от характеристик здания при разработке решений учитываются требования законодательства Республики Казахстан в области пожарной безопасности, технического регламента «Общие требования к пожарной безопасности», действующих строительных норм и сводов правил по пожарной безопасности, внутреннему водопроводу и инженерным системам.
Для ВПВ существенное значение имеют, в частности, действующие документы по внутреннему водопроводу зданий и сооружений — СН РК 4.01-01-2011 и СП РК 4.01-101-2012, а также применимые нормы пожарной безопасности.
При этом нормативные требования определяются по характеристикам конкретного объекта, а не путем механического применения одного типового решения ко всем зданиям.
ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАЗРАБОТКИ ПРОЕКТА
Для начала проектирования желательно предоставить архитектурные планы и разрезы, генеральный план, техническое задание, данные о назначении помещений, существующих или проектируемых сетях водоснабжения, гарантированном давлении на вводе и других инженерных системах.
Если исходных данных недостаточно, мы определяем, какая информация необходима для выполнения расчетов и принятия проектных решений.
Это особенно важно при реконструкции существующих зданий, когда требуется проверить возможность подключения нового ВПВ к действующей системе водоснабжения.
ПРОЕКТИРОВАНИЕ БЕЗ НЕОБОСНОВАННОГО ЗАВЫШЕНИЯ ОБЪЕМОВ
Качественный проект должен обеспечивать пожарную безопасность, но одновременно быть технически и экономически рациональным.
Грамотный гидравлический расчет позволяет избежать необоснованного увеличения диаметров труб, чрезмерной мощности насосов и избыточного количества оборудования.
Поэтому наша задача — не просто «заложить запас», а найти расчетное инженерное решение, соответствующее требованиям объекта.
Такой подход особенно важен для крупных зданий, где ошибочно выбранный диаметр магистрали или насосной установки может существенно увеличить стоимость оборудования, монтажа и эксплуатации.
ENHUB PROJECT — КОМПЛЕКСНОЕ ПРОЕКТИРОВАНИЕ ПРОТИВОПОЖАРНЫХ СИСТЕМ
При необходимости внутренний противопожарный водопровод проектируется совместно с другими системами:
АПС • СОУЭ • автоматическое водяное пожаротушение • пенное пожаротушение • газовое пожаротушение • порошковое пожаротушение • аэрозольное пожаротушение • роботизированные установки пожаротушения • противодымная защита • наружное противопожарное водоснабжение.
Комплексное проектирование позволяет увязать расход воды, насосные установки, электроснабжение, пожарную автоматику и алгоритмы взаимодействия еще до начала закупки оборудования и монтажных работ.
ПРОЕКТИРОВАНИЕ ВПВ В АСТАНЕ, АЛМАТЫ И ПО ВСЕМУ КАЗАХСТАНУ
ENHUB PROJECT выполняет проектирование внутреннего противопожарного водопровода для объектов в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске, Семее, Атырау, Костанае, Кызылорде, Уральске, Актау, Туркестане, Петропавловске, Кокшетау, Талдыкоргане, Жезказгане, Экибастузе, Темиртау, Рудном, Балхаше, Жанаозене, а также в других городах и населенных пунктах Республики Казахстан.
ЗАКАЗАТЬ ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА
Если вам необходимо разработать новый ВПВ, выполнить гидравлический расчет, подобрать пожарную насосную установку, проверить существующий проект или увязать ВПВ с автоматическим пожаротушением — ENHUB PROJECT подготовит комплексное инженерное решение под параметры вашего объекта.
Передайте нам архитектурные решения, планы здания, техническое задание и имеющиеся данные по водоснабжению. Мы определим объем проектирования и необходимые исходные данные.
