Руководство по проектированию систем пенного пожаротушения

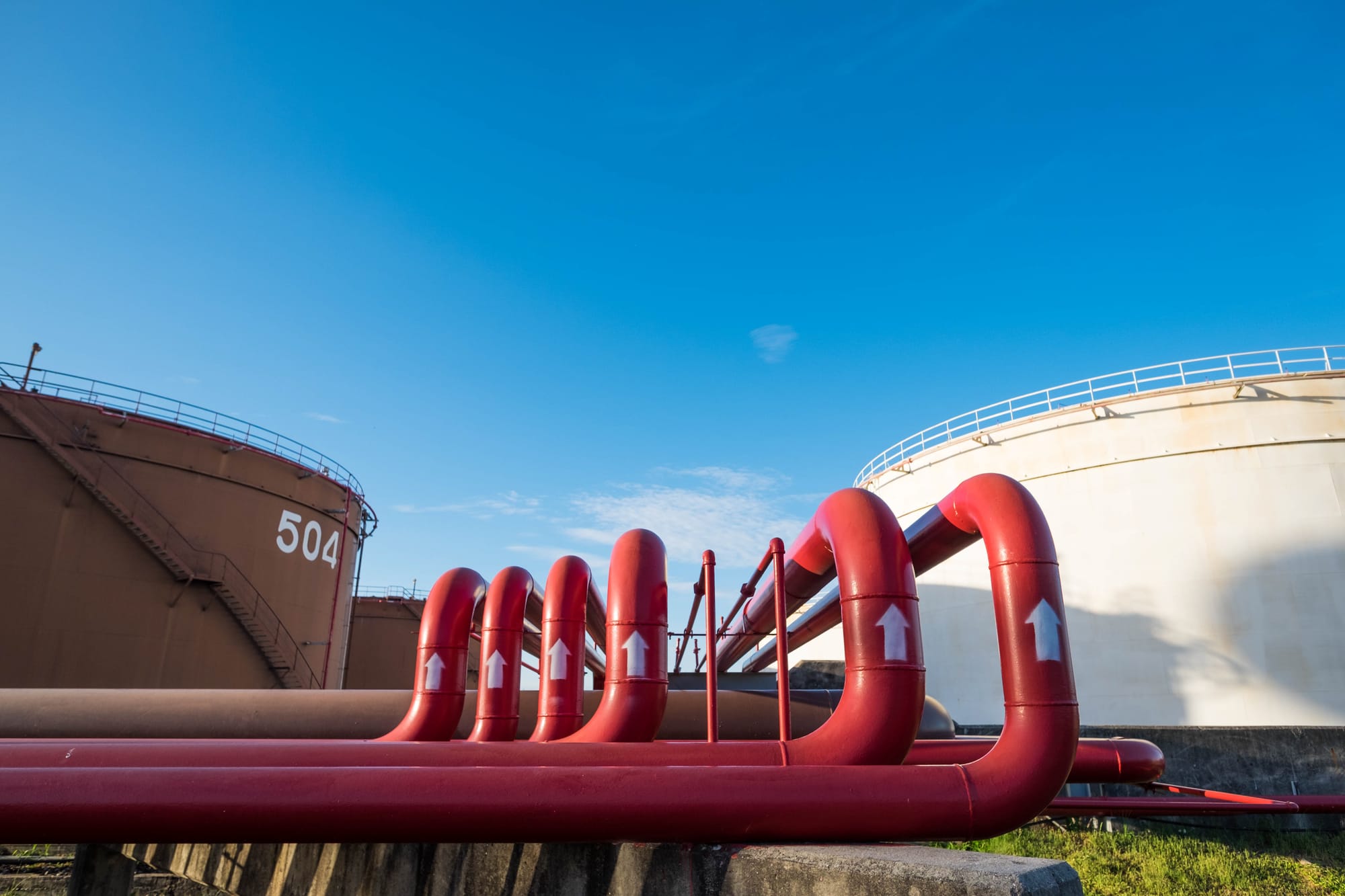

Проектирование системы автоматического пенного пожаротушения, 15 ключевых пунктов для инженера и заказчика

1. Определите цели защиты и границы объекта

Проектирование автоматического пенного пожаротушения начинается не с выбора генератора пены и не с расчета трубопроводов, а с постановки целей. Нужно однозначно ответить, что именно защищается, от каких сценариев пожара, и где заканчивается зона ответственности системы. Для одного объекта целью может быть недопущение распространения пожара на резервуарный парк, для другого, быстрое подавление возгорания проливов ЛВЖ в насосной, а для третьего, защита технологического оборудования с минимальным ущербом от воды.

Границы объекта важно зафиксировать документально. Это касается защищаемых помещений, открытых площадок, эстакад, технологических каналов, поддонов, колодцев, лотков, зон возможного стекания пролива. Пена хорошо работает там, где можно сформировать устойчивый слой покрытия. Если пролив уходит в дренаж или стекает по уклонам, проект должен учитывать это и включать меры локализации, иначе расчетная интенсивность окажется формальной и не обеспечит результата в реальном сценарии.

Сформулируйте перечень защищаемых зон, с площадями, высотами, уклонами, барьерами и лотками.
Опишите типы горючих жидкостей и материалов, их температуру, вязкость, полярность, возможные примеси.
Определите критерии успеха, время до подавления, допустимые повреждения, требования к непрерывности производства.
Уточните, где требуются автоматические пусковые алгоритмы, а где допускается ручное управление.

2. Проведите анализ пожарной нагрузки и сценариев пролива

Для пенных систем ключевое, это не просто мощность пожара, а геометрия очага, площадь разлива, интенсивность испарения и скорость притока топлива в очаг. Пожары ЛВЖ и ГЖ часто развиваются не как стационарное горение, а как динамический процесс, пролив расширяется, подпитывается насосами, течами по фланцам, разрушением рукавов и уплотнений. Сценарии должны учитывать наихудшие и наиболее вероятные события, и отдельно, переход в струйное горение, если возможно.

Эффективность пены зависит от покрытия поверхности, отделения паровой фазы от кислорода и охлаждения. Если горение происходит в сложной геометрии, например, в поддонах с препятствиями, под аппаратом, среди кабельных трасс, под эстакадой, проект должен предусматривать способы доставки пены в затененные зоны. Иначе пена будет ложиться рядом, а не туда, где идет испарение топлива.

Для каждой зоны определите расчетную площадь пожара, отдельно для разлива и для возможного заполнения поддона.
Проверьте наличие уклонов и путей стекания, которые увеличивают площадь пролива и уводят очаг.
Оцените препятствия, которые разрушают пенную шапку, например, вращающиеся механизмы, сильная вентиляция, струи пара или газа.
Учтите режимы работы оборудования, холодный пуск, горячие поверхности, продувки и сбросы.

3. Выберите тип пены и пенообразователя под конкретные жидкости

Не существует универсальной пены, одинаково эффективной для всех задач. Ключевое разделение, это пены для неполярных углеводородов и спиртостойкие пенообразователи для полярных растворителей. Полярные жидкости разрушают обычную пену, поэтому без соответствующего состава пленка не удержится. Также важно понимать, что на рынке есть фторсодержащие и безфторные решения, и выбор часто определяется корпоративной экологической политикой, требованиями площадки, локальными нормами и требованиями по утилизации стоков.

Кроме химии пенообразователя учитывается кратность пены и ее устойчивость. Низкая кратность более тяжелая, лучше выдерживает ветер и тепловой поток, и чаще применяется для открытых площадок и резервуаров. Средняя и высокая кратность могут быть эффективны в объемном заполнении помещений, но требуют более точного учета утечек и путей выхода пены. Совместимость с водой, с материалом труб и арматуры, с дозирующими устройствами, также должна быть проверена.

Определите, есть ли полярные жидкости, спирты, кетоны, эфиры, смешанные растворители, и выбирайте спиртостойкий состав при необходимости.
Уточните допустимую концентрацию, 1 процента, 3 процента, 6 процентов, и проверьте, что дозирование обеспечивает требуемую точность.
Проверьте требования объекта по PFAS и допустимость фторсодержащих пенообразователей, включая сроки перехода на альтернативы.
Согласуйте температурный диапазон хранения пенообразователя, вязкость при низких температурах и необходимость подогрева.

4. Определите метод подачи пены, дренчер, спринклер, генераторы, мониторы

Пенная система может быть построена по разным принципам, и выбор влияет на надежность и стоимость. Для открытых технологических площадок часто применяются дренчерные установки с пенными оросителями или пенными распылителями, которые формируют равномерное покрытие. Для резервуаров используется подача через пенокамеры или устройства подачи в кольцевой зазор, чтобы пена мягко стекала по стенке и не разрушалась. Для локальной защиты оборудования могут применяться пенные мониторы и лафетные стволы, в том числе автоматизированные, с наведением по сигналам обнаружения.

Для помещений с высокой вероятностью быстрого распространения паров можно рассматривать пену высокой кратности с объемным заполнением, но только при правильном расчете времени заполнения, герметичности и взаимодействия с вентиляцией. Важно также согласовать, нужна ли комбинированная подача, например, пена плюс водяные завесы, или пена плюс охлаждение конструкций водой.

Для разливов в помещениях часто эффективны дренчерные линии с пенными оросителями и быстрым пуском.
Для резервуаров выбирайте мягкую подачу, пенокамеры, верхняя подача, или иные решения, исключающие разрушение пены струей.
Для сложных зон с препятствиями рассмотрите мониторы с определенными углами наведения и расчетом зоны орошения.
Для закрытых объемов оцените целесообразность высокой кратности, отдельно по утечкам, дверям, шахтам, проемам.

5. Выполните гидравлический расчет с учетом пенообразователя и режима дозирования

Гидравлический расчет пенной системы, это не только потери давления в трубах. Нужно учитывать рабочий режим дозирующих устройств, зависимость точности дозирования от расхода, влияние температуры и вязкости, а также требования к минимальному и максимальному перепаду давления на пропорционере. Частая ошибка, рассчитать сеть по воде, а затем добавить дозирование, не проверив, что дозатор попадает в свой рабочий диапазон при реальном расходе и давлении на узле.

Еще один важный момент, это расчет по наиболее неблагоприятной ветви, но при этом нужно учитывать суммарный расход при одновременной работе нескольких зон, если нормативы или оценка риска требуют одновременного срабатывания. Также необходимо проверять режим запуска, когда часть арматуры открыта, часть еще закрыта, и возможны гидроудары. Если используется насосная станция, нужно согласовать характеристики насосов, NPSH, кавитационные запасы, и соответствие кривых насоса требуемым режимам.

Рассчитывайте систему в нескольких режимах, номинальный пожарный расход, минимальный расход, максимальный расход, пусковой режим.
Проверяйте диапазон работы дозатора, например, балансного пропорционера или инжектора, и перепады давления.
Учитывайте плотность и вязкость раствора пенообразователя при низких температурах, особенно для длинных линий.
Проверяйте потери давления на фильтрах, обратных клапанах, пеносмесителях, пеногенераторах, и на высотных отметках.

6. Рассчитайте расход пены по интенсивности и времени подачи

Расход раствора и время подачи, это ядро эффективности. Проект должен задавать требуемую интенсивность подачи раствора на единицу площади и гарантированное время работы. Для разных объектов время может составлять 10, 20, 30, 60 минут и более, в зависимости от опасности, наличия персонала, доступности пожарных подразделений и возможности повторного воспламенения. Недооценка времени подачи приводит к ситуации, когда пена падает, слой истончается, начинается повторное воспламенение от горячих конструкций или от продолжающейся утечки топлива.

Нужно различать расход раствора, расход пенообразователя и реальный выход готовой пены. При расчете важно учитывать кратность и коэффициент разрушения пены от тепла и ветра. Для открытых площадок полезно закладывать резерв по устойчивости слоя и учитывать, что часть пены будет разрушаться на препятствиях и стекать в дренаж. В помещениях следует учитывать, что излишняя подача может затруднить эвакуацию и доступ пожарных, поэтому баланс между эффективностью и эксплуатационной безопасностью обязателен.

Определяйте расчетную площадь очага, а не просто площадь помещения, при этом учитывайте возможное расширение пролива.
Устанавливайте время подачи с учетом риска повторного воспламенения и возможности перекрытия источника утечки.
Рассчитывайте объем запаса пенообразователя по худшему сценарию, включая одновременно защищаемые зоны, если это требуется.
Закладывайте коэффициенты потерь, разрушение пены, утечки, стекание, ветровое сдувание.

7. Спроектируйте систему хранения пенообразователя и узел дозирования

Хранение пенообразователя должно обеспечивать стабильность состава и готовность к применению. Бак должен быть рассчитан на соответствующий объем, иметь контроль уровня, дренаж, возможности промывки, защиту от замерзания и УФ излучения, если размещен в зоне солнечного воздействия. Важен материал бака и уплотнений, чтобы избежать деградации состава. Для некоторых концентратов требуется перемешивание или специальные условия хранения, это следует согласовать с паспортом продукта.

Узел дозирования выбирается по расходу, давлению и требуемой точности. Применяются балансные пропорционеры, мембранные дозаторы, насосы дозирования, инжекторы. У каждого решения свои плюсы. Балансные системы стабильно дозируют при изменениях расхода, но требуют более сложной обвязки. Инжекторы проще, но они чувствительны к изменению давления и могут выходить из диапазона при частичных расходах. Насосное дозирование дает гибкость, но требует электропитания, управления и резервирования.

Подберите объем бака с учетом расчетного времени подачи, запаса на испытания, и возможного повторного пуска.
Предусмотрите контроль уровня, сигнализацию критического минимума, и возможность безопасной заправки.
Выберите тип пропорционирования с учетом изменений расхода, возможной поочередной работы зон и требований к точности концентрации.
Заложите узлы промывки, чтобы после сработки не оставлять концентрат в трубопроводах дольше допустимого.

8. Продумайте водоснабжение, пожарные насосы и резервирование

Пенообразователь не работает без воды, а значит надежность системы определяется водоснабжением. Нужно подтвердить наличие источника воды, его дебит, давление, температурный режим и качество. Жесткость и загрязненность воды могут влиять на работу оборудования и на срок службы арматуры и оросителей. Если используются водоемы или накопительные резервуары, важно учесть сезонные колебания уровня, возможное обледенение, засорение водозабора и необходимость сеток и фильтров.

Пожарные насосы должны обеспечивать расчетный расход и давление на наиболее удаленной точке с учетом работы дозатора. Обычно проект включает основной насос, резервный насос, и в некоторых случаях жокей насос для поддержания давления. Также важны источники питания, автоматический запуск, и возможность работы при аварии электроснабжения, например, дизельный привод. Резервирование следует выбирать на основе анализа риска и требований нормативов и страховых компаний.

Подтвердите параметры источника воды испытаниями или расчетом, и закрепите их в исходных данных проекта.
Подберите насосы по кривым, с запасом по напору и расходу, и проверьте режимы вне точки максимального КПД.
Предусмотрите резервный привод или резервный насос, а также автоматику запуска при падении давления или сигнале пожарной автоматики.
Учитывайте требования к минимальному давлению на дозаторе и на пеногенераторах, и избегайте режимов с кавитацией.

9. Выберите материалы трубопроводов, арматуры и способы защиты от коррозии

Пенные системы часто работают десятилетиями в ожидании единственного срабатывания, поэтому надежность во времени критична. Материалы труб должны подходить под условия окружающей среды, влажность, агрессивные пары, наружную прокладку, и совместимость с раствором и концентратом. Оцинкованная сталь, углеродистая сталь с покрытием, нержавеющая сталь, полимерные решения в отдельных участках, все это может применяться, но выбор должен быть обоснован эксплуатацией. Также важно учитывать, что пенообразователь в виде концентрата может быть более агрессивным к уплотнениям, чем водный раствор.

Коррозия изнутри часто связана с наличием воды в трубопроводах в дежурном режиме, особенно в мокрых системах. Коррозия снаружи зависит от условий, например, морской воздух, химическое производство, конденсат. Проект должен включать дренажи, возможность продувки, контроль состояния, и там где нужно, мероприятия пассивации, окраски, изоляции, антикоррозионных покрытий. Замерзание также может разрушить элементы системы, поэтому подогрев, тепловая изоляция и правильная трассировка обязательны для холодных зон.

Выбирайте материал труб по коррозионной обстановке, сроку службы, и доступности обслуживания.
Предусмотрите дренажи низких точек, воздухоотводчики, а также секционирование для ремонтопригодности.
Учитывайте температурные деформации, компенсаторы, опоры, и вибрации рядом с насосными агрегатами.
Заложите защиту от замерзания, включая локальный подогрев узлов дозирования и участков на улице.

10. Спроектируйте обнаружение пожара и алгоритмы автоматического пуска

Пенная система без правильного обнаружения может быть либо слишком медленной, либо опасной из-за ложных срабатываний. Для зон с ЛВЖ часто применяют пламяизвещатели, тепловые извещатели, линейные тепловые кабели, датчики горючих газов и паров, а также ручные извещатели. Выбор зависит от фоновых источников тепла, наличия сварочных работ, солнечных бликов, пыли, паров, а также от требований по времени обнаружения. Для резервуарных парков и открытых площадок иногда используют комбинации, чтобы сократить вероятность ложного пуска.

Алгоритм пуска должен быть четким. Он должен включать задержки на предупреждение персонала, блокировки, взаимосвязь с остановкой насосов перекачки, закрытием клапанов, отключением вентиляции, запуском дымоудаления, включением аварийного освещения и оповещения. Для некоторых помещений обязательны задержки и подтверждение, например, двухканальное подтверждение с разных датчиков. Но слишком сложная логика может снизить надежность. Нужно искать баланс и документировать все зависимости.

Подберите типы извещателей под конкретную среду, учитывая ложные факторы, отражения, пары, запыленность и температуру.
Опишите логику пуска, условия автоматического старта, ручного старта, и условия блокировки.
Предусмотрите задержки на эвакуацию, если пена может ухудшать видимость и доступ, особенно для высокой кратности.
Интегрируйте алгоритм с технологией, остановка насосов, закрытие задвижек, отключение вентиляции, и фиксируйте ответственность за интерфейсы.

11. Обеспечьте секционирование, избирательность срабатывания и защиту от ошибочной подачи

В крупных объектах пена может подаваться в десятки зон. Если система не секционирована, срабатывание в одном месте может привести к расходованию всего запаса, падению давления и недоступности защиты для других зон. Секционирование включает отдельные дренчерные клапаны, зональные задвижки, обратные клапаны, и иногда отдельные линии дозирования. Избирательность срабатывания помогает направить пену туда, где она нужна, и снизить ущерб от затопления соседних помещений.

Защита от ошибочной подачи особенно важна, когда одна насосная и один узел дозирования обслуживают разные типы помещений. Проект должен предотвратить ситуацию, когда система подаст пену в зону, где требуется только вода, или наоборот. Также важно исключить переток раствора пенообразователя в питьевую воду или в технологические цепочки. Для этого применяют разрывы струи, обратные клапаны, контрольные приборы, и четкую маркировку.

Разделяйте объект на зоны с отдельными клапанами и понятными границами, удобными для эксплуатации и испытаний.
Проверяйте, что при срабатывании одной зоны сохраняется достаточный ресурс воды и пенообразователя для требуемых сценариев.
Предусмотрите блокировки, исключающие одновременную подачу несовместимых сред в общие линии.
Организуйте контроль положения ключевых задвижек и клапанов, с выводом сигналов на диспетчеризацию.

12. Учтите особенности резервуаров, поддонов, насосных и эстакад

Резервуары с нефтепродуктами, растворителями и другими жидкостями требуют специальных подходов. Важно определить тип резервуара, с понтоном или без, наличие дыхательной арматуры, возможные сценарии, горение зеркала, горение в межпонтонном пространстве, пролив в обваловании. Для верхней подачи пены критична мягкая подача, чтобы не погружать пену в горючее и не разрушать пленку. Для обвалований нужно учитывать рельеф и точки накопления, куда стекает продукт.

Насосные и компрессорные часто имеют много препятствий и ограниченный доступ. Там важно обеспечить быстрое обнаружение и направленную подачу пены. Эстакады и зоны загрузки, это зоны повышенного риска пролива и интенсивного испарения из-за турбулентности. В таких местах полезны дренчерные завесы, локальные пенные оросители, и заранее продуманные пути стока, чтобы пролив не уходил под оборудование. Поддоны под оборудованием должны быть рассчитаны не только на объем, но и на возможность равномерного покрытия пеной без скрытых карманов.

Для резервуаров определяйте способ ввода пены, верхний, боковой, через пенокамеру, и проверяйте совместимость с конструкцией крыши.
Для обвалований учитывайте уклоны, дренажи, и обеспечьте подачу пены в наиболее низкие точки.
Для насосных закладывайте плотное покрытие и минимум затененных зон, рассматривайте комбинацию оросителей и мониторов.
Для зон налива и слива учитывайте движение техники, риск механического повреждения оросителей и необходимость защитных ограждений.

13. Спроектируйте дренаж, сбор стоков и экологическую безопасность

Пенная атака почти всегда приводит к образованию значительных объемов стоков. Эти стоки могут содержать нефтепродукты, растворители, продукты горения и компоненты пенообразователя. Нельзя проектировать пожаротушение без параллельного проектирования сбора и удержания стоков. Если стоки уйдут в ливневую канализацию, водоем или грунт, последствия могут быть тяжелыми как для экологии, так и для юридических рисков компании.

Решения включают отсечные клапаны на выпусках, локальные накопительные емкости, нефтеловушки, аварийные резервуары, заглушки, лотки и бортики. Объем удержания нужно рассчитывать на основе расхода воды и пены, времени подачи, а также ожидаемого объема разлива продукта и воды от внешнего пожаротушения. Если площадка использует безфторные пенообразователи, требования к обращению со стоками все равно сохраняются, потому что проблема не только в PFAS, но и в углеводородах и токсичных продуктах горения.

Рассчитайте максимальный объем стоков, включая растворы пены, воду охлаждения, и возможные внешние стволы.
Предусмотрите возможность быстрого перекрытия ливневых выпусков при пожаре, автоматикой или ручными средствами.
Спроектируйте места откачки и временного хранения, чтобы после пожара можно было организовать утилизацию без аварийных сливов.
Согласуйте требования с экологической службой и эксплуатацией, чтобы решения были реализуемы в реальном режиме.

14. Обеспечьте эксплуатационную готовность, испытания, техобслуживание

Система пенного пожаротушения ценна только при подтвержденной готовности. Проект должен предусматривать возможность периодических испытаний без загрязнения объекта и без расходования всего запаса пенообразователя. Для этого применяют испытательные линии, циркуляционные режимы, мерные емкости, устройства отбора проб раствора, а также тестовые насадки. Там, где испытания приводят к сбросу раствора, нужно заранее предусмотреть безопасные точки слива и сбор стоков.

Техобслуживание включает проверку арматуры, приводов, сигнализации, насосов, фильтров, состояния труб, а также контроль качества пенообразователя, например, плотность, pH, вязкость, однородность, отсутствие расслоения. Некоторые концентраты требуют регулярного перемешивания или температурного контроля. В проекте должны быть заложены удобные проходы, площадки обслуживания, освещение, отопление насосной, а также возможность замены тяжелых узлов без демонтажа половины обвязки.

Предусмотрите испытательный режим для проверки дозирования и пуска, с минимальными потерями пенообразователя.
Заложите контрольные точки давления и расхода, манометры, расходомеры, датчики положения клапанов.
Планируйте обслуживание как часть проекта, доступ к узлам, места установки лестниц, площадок и грузоподъемных точек.
Опишите регламенты проверки качества пенообразователя и сроки его замены, опираясь на паспорт и условия хранения.

15. Документируйте проект, увязывайте с нормативами и обеспечьте обучение персонала

Проектирование заканчивается не выдачей чертежей, а созданием полного комплекта, который можно построить, принять, и безопасно эксплуатировать. Это включает расчетные записки, схемы, планы трасс, спецификации, алгоритмы автоматики, планы кабельных линий, планы по дренажу и удержанию стоков, инструкции по пуску, промывке и восстановлению готовности. Важно указывать конкретные параметры, давления, расходы, концентрации, время подачи, а также допустимые отклонения.

Нормативные требования зависят от страны и отрасли, и часто дополняются корпоративными стандартами и требованиями страховщика. Проект должен явно показывать соответствие выбранным стандартам, а где есть отступления, приводить обоснование на основе риск анализа. Отдельная тема, обучение персонала. Автоматическая система все равно нуждается в людях, которые понимают логику пуска, умеют переключать зоны, знают порядок остановки технологического процесса, и умеют безопасно работать со стоками и с пенообразователем. Критично обучать не только пожарную команду, но и операторов технологических установок, сменных мастеров и подрядчиков.

Сформируйте комплект документации, включающий расчеты, спецификацию, логику автоматики, планы испытаний и ввода в эксплуатацию.
Укажите принятые нормативы и стандарты, и закройте вопросы соответствия через прозрачные ссылки и таблицы соответствия.
Подготовьте эксплуатационные инструкции, включая действия при ложном срабатывании и действия после реального тушения.
Организуйте обучение и тренировки, включая сценарии отключения оборудования, локализации пролива и взаимодействия с внешними подразделениями.

Дополнительные практические советы, которые часто упускают при проектировании

16. Проверьте совместимость пены с оборудованием и процессом, чтобы не создать вторичных рисков

Пена и раствор могут попадать на электрооборудование, датчики, кабельные вводы, подшипники, ременные передачи, и системы контроля. В некоторых случаях это допустимо, в других, опасно. Например, для оборудования во взрывозащищенном исполнении требования к герметичности выше, но пена может ухудшать охлаждение или затруднять вентиляцию. Важно заранее определить, какие шкафы должны быть вынесены из зоны, какие нужно защитить, а какие допускается залить. Также надо учесть, что пена может создавать скользкие поверхности, затруднять эвакуацию и доступ к кранам и задвижкам.

Согласуйте с технологами перечень критичных устройств, которые нужно защитить от прямого попадания струи и пены.
Предусмотрите локальные козырьки, экраны или изменение ориентации оросителей, если это не снижает эффективность тушения.
Оцените риск коротких замыканий и необходимость отключения определенных цепей при пуске системы.
Проверьте, не ухудшит ли пена работу датчиков, например, оптических, и предусмотрите их самодиагностику.

17. Учитывайте вентиляцию, воздушные потоки и влияние ветра

Для пены воздушные потоки критичны. В помещениях мощная приточно вытяжная вентиляция может уносить пену к проемам, разрушать слой на поверхности пролива и увеличивать испарение топлива. На открытых площадках ветер способен сдувать пену, особенно высокой кратности, и создавать оголенные участки. Проект должен учитывать метеоданные, ориентацию площадки, наличие стен и ограждений, и возможные аэродинамические эффекты от зданий и емкостей.

Свяжите пуск пены с отключением или переводом вентиляции в пожарный режим там, где это повышает эффективность тушения.
Для открытых площадок выбирайте более устойчивые решения, ниже кратность, защищенные установки, и увеличенные интенсивности при необходимости.
Располагаете оросители так, чтобы минимизировать влияние направленных потоков от вентиляторов и технологических выбросов.
Проверяйте, что пена не будет массово уходить через ворота, проемы и шахты до формирования слоя.

18. Заложите понятные режимы ручного управления и локальные посты пуска

Автоматика может не сработать, или наоборот, сработать ложно. Поэтому нужны ручные режимы. При этом ручное включение должно быть доступно, но защищено от случайного нажатия. Местный пост пуска должен располагаться так, чтобы к нему можно было добраться при пожаре, при этом он не должен находиться в зоне вероятного теплового воздействия. Также проект должен обеспечивать четкую индикацию, какая зона активирована, какие клапаны открыты, и какой насос работает.

Проектируйте ручной пуск на уровне зоны и на уровне насосной, с приоритетами и понятными статусами.
Обеспечьте защиту органов управления от случайного доступа и от атмосферных воздействий для наружных постов.
Сделайте понятную индикацию, в том числе на мнемосхеме, чтобы оператор не ошибся с выбором зоны.
Определите порядок безопасной остановки подачи, учитывая риск повторного воспламенения.

19. Предусмотрите восстановление после сработки, промывку, дегазацию, повторный пуск

После сработки пенной системы объект должен вернуться в работоспособное состояние. Если проект не предусматривает промывку линий, слив остатка раствора, инспекцию оросителей и фильтров, то восстановление может занять дни или недели. В технологических объектах это неприемлемо. Кроме того, после тушения могут сохраняться пары горючих жидкостей, и при разборке оборудования есть риск воспламенения. Поэтому порядок дегазации, проветривания и контроля газовой среды должен быть согласован.

Заложите промывочные подключения и точки слива, чтобы можно было убрать раствор и концентрат из обвязки.
Предусмотрите запасные оросители, прокладки и фильтрующие элементы в комплекте ЗИП.
Опишите процедуру повторного заполнения системы пенообразователем и проверки концентрации после ремонта.
Согласуйте порядок дегазации и замеров газовой среды перед восстановительными работами.

20. Проверьте взаимодействие с системами пожарной сигнализации, диспетчеризацией и безопасностью

Пенная система должна быть частью общей архитектуры безопасности. Сигналы о пожаре, о готовности насосов, о положении клапанов, о низком уровне пенообразователя, о неисправностях питания, все это должно передаваться на панели, в диспетчерские, и при необходимости в систему управления предприятием. Важно избегать ситуаций, когда сигнал пожар подтвержден, но система не запустилась из-за закрытой задвижки, и об этом никто не узнал. Поэтому мониторинг готовности, это не роскошь, а обязательный элемент.

Передавайте в диспетчеризацию критические статусы, пожар, неисправность, отключение автоматического режима, низкий уровень, питание, положение клапанов.
Обеспечьте журналирование действий, кто и когда перевел систему в ручной режим или закрыл задвижку.
Согласуйте кибербезопасность для сетевых контроллеров и удаленного доступа, чтобы исключить вмешательство.
Проверьте работоспособность связи при отключении основного питания, заложите ИБП для контроллеров и связи.

21. Учтите человеческий фактор, читаемость маркировки и эргономику

В аварийной ситуации люди действуют под стрессом. Ошибки возникают из-за похожих обозначений, неудобных рукояток, неочевидных направлений открытия, отсутствия света, и сложных схем. Проект должен сделать правильные действия легкими. Маркировка труб, клапанов, зон, и направление потока, все это ускоряет реакцию. В насосной должны быть понятные таблички с режимами, а на площадке, устойчивые к погоде и химии обозначения.

Маркируйте трубопроводы по среде, вода, раствор, концентрат, и по направлению потока.
Сделайте схемы на стендах в насосной и на ключевых постах, с простыми инструкциями.
Обеспечьте аварийное освещение в насосной и у зональных клапанов.
Используйте стандартизированные цвета и обозначения, согласованные с эксплуатацией.

22. Заложите реалистичные допуски строительства и меры контроля качества монтажа

Даже лучший расчет не поможет, если монтаж выполнен с отклонениями, неправильными уклонами, уменьшениями проходного сечения, случайными заужениями, и скрытыми воздушными карманами. Для пенных систем важно корректное расположение оросителей по высоте и ориентации, правильная установка дозаторов по направлению потока, равномерность распределения. Контроль качества должен включать приемку сварных соединений, испытания на прочность и герметичность, промывку, а также функциональные испытания автоматики.

Определите требования к монтажным допускам, высоты оросителей, шаги, ориентации, и укажите это в проекте.
Предусмотрите промывку труб до установки чувствительных устройств, дозаторов, расходомеров, форсунок.
Запланируйте испытания, гидроиспытания, проверка пуска клапанов, проверка концентрации раствора.
Сделайте чек листы приемки для подрядчика и для службы эксплуатации.

23. Проведите расчет надежности, и при необходимости, оценку риска для обоснования решений

На сложных объектах выбор между двумя вариантами, например, один мощный узел дозирования или два независимых, решается не вкусом, а надежностью. Анализ отказов, отказ питания, заклинивание клапана, потеря связи, замерзание, пустой бак, все это можно оценить через FMEA или через риск ориентированные методы. Результаты позволяют обосновать резервирование, выбрать тип привода, определить необходимость дублирования линий обнаружения и управления.

Составьте перечень критичных отказов и их последствий, особенно тех, что приводят к полной потере функции тушения.
Определите мероприятия по снижению риска, резервирование, мониторинг, регламенты обслуживания, физическая защита.
Учитывайте человеческие ошибки, например, закрытая задвижка после ремонта, и решайте через сигнализацию и замки.
Применяйте результаты анализа для выбора приоритетов, где нужен максимальный бюджет, а где допустимы упрощения.

24. Уточните требования к морозостойкости, подогреву и сезонной эксплуатации

Для регионов с отрицательными температурами вопросы замерзания выходят на первый план. Вода и раствор могут замерзать в наружных участках, разрушая арматуру и трубопроводы. Возможные решения, сухие дренчерные линии до клапана, подогрев насосной, греющий кабель на критичных участках, теплоизоляция, прокладка в отапливаемых каналах. Но все это должно быть согласовано с режимом готовности. Нельзя допустить, чтобы при пожаре система оказалась в режиме, который требует ручного переключения на зимний вариант.

Оцените минимальные температуры по данным площадки и закладывайте запас для экстремальных периодов.
Применяйте греющий кабель на узлах, где есть застой, дозаторы, измерительные линии, дренажи.
Проверяйте, что теплоизоляция не мешает обслуживанию и не скрывает утечки.
Планируйте сезонные проверки работоспособности обогрева и термостатов.

25. Сделайте проект понятным для согласований и экспертиз, чтобы не потерять время на переделки

Пенные системы находятся на стыке пожарной безопасности, технологической безопасности, экологии и инженерных сетей. Согласования могут затянуть сроки, если проект не содержит ясных исходных данных и обоснований. Хорошая практика, включать в проект таблицу исходных данных, перечень сценариев пожара, принятые интенсивности, используемые типы пенообразователя, логики пуска, и ограничения. Тогда экспертиза воспринимает проект как управляемый документ, а не как набор разрозненных листов.

Соберите исходные данные в одном месте, с датами и ответственными, чтобы исключить разночтения.
Добавьте схемы причинно следственных связей, чтобы логика автоматики была проверяема.
Включите ведомости оборудования с ключевыми параметрами, расход, давление, концентрация, время подачи.
Отразите экологические меры, сбор стоков, удержание, утилизация, чтобы закрыть вопросы на ранней стадии.

Заключительный чек лист для проекта EnHub, чтобы система тушила, а не просто существовала

Защищаемые зоны определены по фактическим сценариям пролива и горения, а не по формальным границам помещений.
Тип пенообразователя выбран под полярность жидкостей и требования площадки по экологии и утилизации.
Метод подачи пены соответствует объекту, резервуар, поддон, насосная, эстакада, помещение с вентиляцией.
Гидравлический расчет выполнен совместно с дозированием, проверен по диапазонам и режимам.
Запас воды и пенообразователя рассчитан на время подачи и на возможные одновременные сценарии.
Насосная, питание, автоматика и резервирование соответствуют требуемому уровню надежности.
Зональная избирательность предусмотрена, а ложное затопление соседних зон минимизировано.
Дренаж и удержание стоков рассчитаны, организованы и согласованы с экологическими требованиями.
Испытания и обслуживание предусмотрены конструктивно, доступы есть, промывка и восстановление продуманы.
Документация ясная, алгоритмы описаны, персонал обучен, а контроль готовности автоматизирован.
