Проектирование СКК

Проектирование СКК — система кабеленесущих конструкций

ENHUB PROJECT выполняет проектирование систем кабеленесущих конструкций (СКК) для промышленных предприятий, производственных и складских комплексов, административных и коммерческих зданий, дата-центров, гостиниц, объектов энергетики и инфраструктуры в Астане, Алматы и по всей территории Республики Казахстан.

СКК — это инженерная инфраструктура, предназначенная для организованной прокладки кабельных линий различных систем здания и сооружения.

Кабельные лотки, лестничные конструкции, короба, консоли, стойки, подвесы и другие элементы формируют маршруты, по которым проходят силовые, информационные, слаботочные, противопожарные и другие кабельные линии.

Качественный проект СКК особенно важен на крупных объектах, где количество инженерных систем может исчисляться десятками, а общая протяженность кабелей — километрами.

Без заранее разработанных кабельных трасс возникает риск пересечения коммуникаций, перегруженности лотков, нехватки пространства и сложностей при монтаже и последующей эксплуатации.

ENHUB PROJECT проектирует СКК комплексно — от отдельных кабельных маршрутов до разветвленной системы магистральных и распределительных трасс всего объекта.

Проектирование систем кабеленесущих конструкций

Проектирование начинается с анализа архитектурных и конструктивных решений, расположения инженерного оборудования и требований смежных разделов.

На планах формируются основные и распределительные маршруты, определяются места подъемов и спусков, переходы между помещениями и этажами, вводы в технические помещения, электрощитовые, серверные и другие инженерные зоны.

В зависимости от объекта проектом могут предусматриваться:

• металлические кабельные лотки;
• лестничные лотки;
• перфорированные и неперфорированные лотки;
• проволочные лотки;
• кабельные короба;
• консоли и кронштейны;
• стойки;
• подвесные конструкции;
• соединительные элементы;
• вертикальные кабельные трассы;
• магистральные и распределительные маршруты.

Тип конструкции выбирается с учетом количества и назначения кабелей, условий размещения и требований конкретного объекта.

СКК для силовых и слаботочных систем

Современное здание насыщено кабельными коммуникациями.

По кабеленесущим трассам могут прокладываться линии электроснабжения, связи, автоматизации, безопасности и других инженерных систем.

При проектировании важно заранее определить, какие кабельные группы будут проходить по конкретным маршрутам, и организовать их размещение с учетом требований к совместной и раздельной прокладке.

ENHUB PROJECT увязывает СКК с проектами ЭОМ, СС, СКС, ЛВС, СОВН, СКУД, СОТС, АПС/ПС, СОУЭ/СО, автоматизации и другими инженерными разделами.

Такой подход позволяет создавать кабельную инфраструктуру для всего объекта, а не проектировать независимые трассы для каждой системы без общей координации.

Кабельные лотки и магистральные трассы

На промышленных, складских и коммерческих объектах основную часть СКК часто составляют кабельные лотки.

При разработке проекта определяются их маршруты, типоразмеры, отметки прокладки, переходы, повороты, ответвления и способы крепления.

Особое внимание уделяется магистральным участкам, на которых концентрируется большое количество кабельных линий.

Для таких трасс необходимо учитывать не только текущий объем кабелей, но и возможность дальнейшего развития инженерных систем.

Грамотно заложенный резерв позволяет в будущем добавить новые линии без полной реконструкции кабельной инфраструктуры.

СКК для промышленных предприятий

Промышленный объект предъявляет повышенные требования к организации кабельных трасс из-за большого количества технологического и инженерного оборудования.

СКК может проходить через производственные корпуса, технические помещения, эстакады, склады, насосные, электрощитовые, серверные и административно-бытовые здания.

ENHUB PROJECT выполняет проектирование кабеленесущих конструкций для: заводов, производственных комплексов, промышленных предприятий, складских терминалов, логистических центров, объектов энергетики и инженерной инфраструктуры.

При разработке учитываются расположение оборудования, существующие строительные конструкции, доступность трасс для монтажа и возможность дальнейшего обслуживания.

СКК для складов и логистических комплексов

 Современный склад содержит большое количество инженерных систем: освещение, электроснабжение, пожарную сигнализацию, автоматическое пожаротушение, видеонаблюдение, СКУД, СКС, Wi-Fi и другие системы.

Большая площадь здания и протяженные маршруты требуют заранее разработанной инфраструктуры кабельных трасс.

СКК позволяет организовать прокладку кабелей над технологическими и складскими зонами, вдоль строительных конструкций и между техническими помещениями.

При проектировании учитываются расположение стеллажей, инженерного оборудования и других коммуникаций.

Координация СКК с инженерными системами

Одна из главных задач проектирования — избежать коллизий.

В пространстве над подвесными потолками и под перекрытиями одновременно располагаются вентиляционные воздуховоды, трубопроводы, системы пожаротушения, освещение и многочисленные кабельные трассы.

Если каждая система проектируется независимо, на строительной площадке могут возникнуть пересечения и невозможность монтажа отдельных участков.

Поэтому ENHUB PROJECT выполняет координацию трасс СКК со смежными инженерными разделами.

Чем сложнее объект, тем важнее решить пространственное размещение инженерных коммуникаций на стадии проектирования, а не непосредственно во время монтажа.

Подвесы, консоли и опорные конструкции

 Кабельный лоток сам по себе является только частью системы.

Для его монтажа необходимы опорные элементы: консоли, стойки, кронштейны, шпильки, подвесы и другие конструкции.

При разработке проекта определяется принцип крепления трасс к строительным конструкциям с учетом принятого решения и условий конкретного объекта.

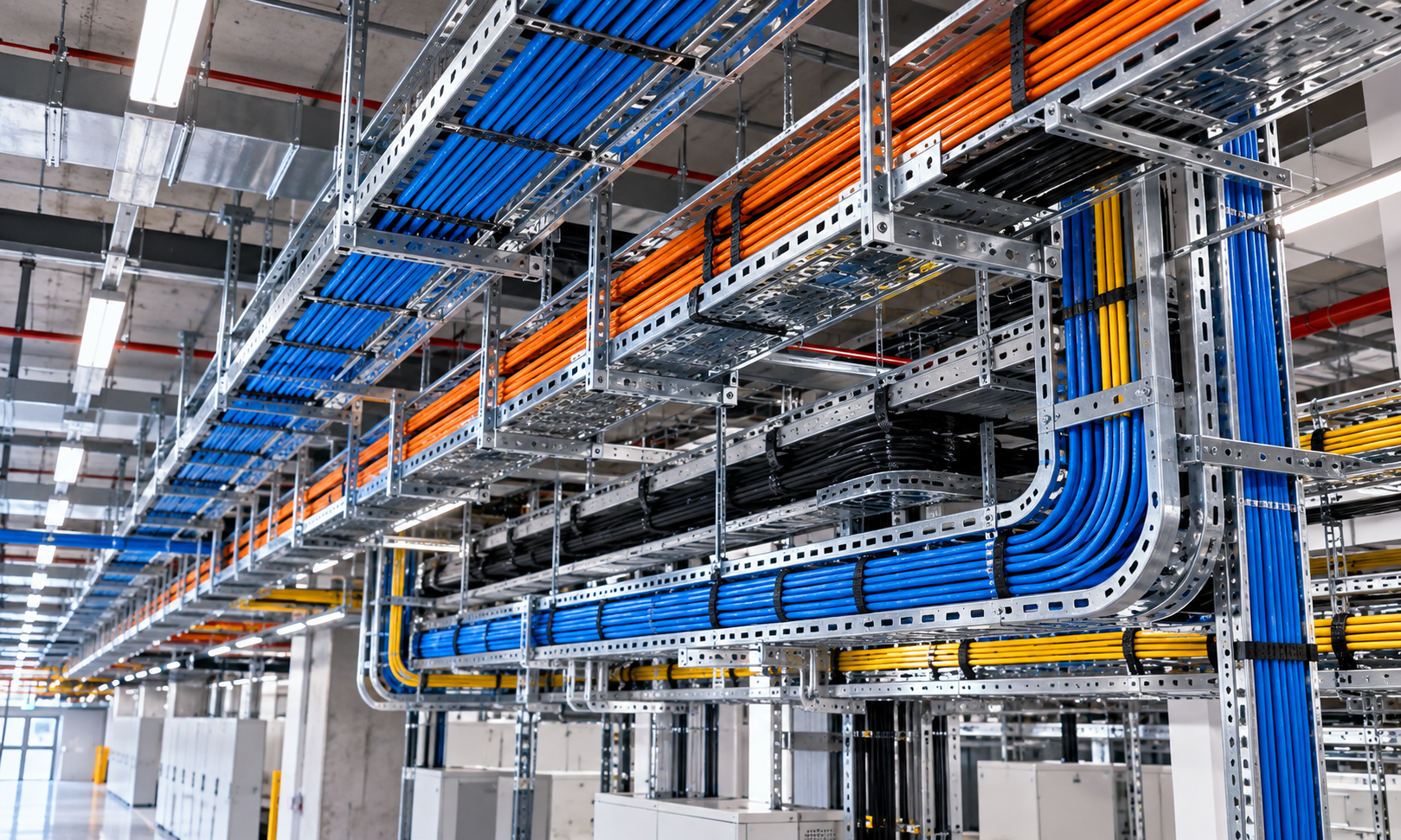

На участках с большим количеством кабелей или несколькими уровнями лотков может формироваться многоярусная кабельная система.

Такое решение позволяет компактно организовать большое количество линий и сохранить возможность доступа к ним для обслуживания.

Вертикальные кабельные трассы

 В многоэтажных зданиях отдельной частью СКК становятся вертикальные магистрали.

Они связывают этажные телекоммуникационные шкафы, серверные, электрощитовые и другие технические помещения.

Проектом определяются места вертикальных проходов, тип конструкций, маршруты и организация перехода кабельных линий между этажами.

Правильное размещение вертикальных магистралей особенно важно для бизнес-центров, гостиниц, административных зданий и многофункциональных комплексов.

СКК для серверных, СКС и ЛВС

Для телекоммуникационной инфраструктуры качество организации кабельных трасс напрямую влияет на удобство эксплуатации.

В серверных и телекоммуникационных помещениях могут предусматриваться отдельные кабельные конструкции для медных и оптических линий, а также маршруты между стойками и основными магистралями здания.

ENHUB PROJECT может комплексно проектировать СКК + СКС + ЛВС, формируя согласованную инфраструктуру от серверной до конечных рабочих мест и сетевых устройств.

Это позволяет заранее определить требуемые трассы, количество кабелей и необходимый резерв.

СКК для систем пожарной безопасности

 Отдельного внимания требуют кабельные линии противопожарных систем.

АПС/ПС, СОУЭ/СО, пожарная автоматика, автоматическое пожаротушение, противодымная защита и другие системы должны учитываться при формировании общей кабельной инфраструктуры объекта.

При проектировании ENHUB PROJECT рассматривает требования к конкретным кабельным линиям и условиям их прокладки, а решения по трассам принимает с учетом назначения систем и применимых нормативных требований.

Это особенно важно для крупных промышленных и общественных объектов, где противопожарные системы имеют разветвленную кабельную сеть.

Реконструкция существующей системы СКК

 При реконструкции объекта часто необходимо использовать часть существующих кабельных трасс.

Перед разработкой новых решений анализируются расположение существующих лотков, их состояние, фактическое заполнение и возможность дальнейшего использования.

После этого определяются участки, которые можно сохранить, расширить или дополнить новыми конструкциями.

Такой подход позволяет рационально использовать существующую инфраструктуру и избежать необоснованной полной замены работоспособной системы.

Что входит в проект СКК

В зависимости от технического задания и стадии проектирования документация может включать:

• общие данные;
• планы расположения кабельных трасс;
• магистральные и распределительные маршруты;
• отметки прокладки;
• типы и размеры кабельных лотков;
• вертикальные участки;
• проходы между помещениями и этажами;
• узлы крепления;
• консоли и подвесные конструкции;
• характерные разрезы;
• схемы организации трасс;
• ведомость кабеленесущих конструкций;
• спецификацию оборудования и материалов.

 В результате заказчик получает проработанную систему кабельных маршрутов, согласованную с архитектурой и инженерными сетями объекта.

Проектирование СКК в Астане, Алматы и по всему Казахстану

ENHUB PROJECT выполняет проектирование систем кабеленесущих конструкций по всей территории Республики Казахстан.

Работаем с объектами в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске, Семее, Атырау, Костанае, Кызылорде, Уральске, Актау, Туркестане, Петропавловске, Кокшетау, Талдыкоргане, Жезказгане, Экибастузе, Темиртау, Рудном, Балхаше, Жанаозене, а также в других городах и населенных пунктах Республики Казахстан.

Заказать проект системы кабеленесущих конструкций

Если необходимо разработать раздел СКК для нового здания, промышленного предприятия, склада или другого объекта, направьте архитектурные планы и проекты инженерных систем специалистам ENHUB PROJECT.

Мы проанализируем объем кабельных линий, расположение оборудования и инженерных коммуникаций, сформируем основные маршруты и определим необходимый объем проектирования.

ENHUB PROJECT — проектирование систем кабеленесущих конструкций для надежной и организованной прокладки инженерных кабельных сетей в Астане, Алматы и по всему Казахстану.
