Проектирование раздела КИТСО — комплекс инженерно-технических средств охраны

ENHUB PROJECT выполняет проектирование раздела КИТСО — комплекса инженерно-технических средств охраны для промышленных предприятий, складских и логистических комплексов, административных зданий, объектов инфраструктуры, производственных территорий и других объектов по всей территории Республики Казахстан.

КИТСО — это комплекс взаимосвязанных инженерных и технических решений, предназначенных для организации физической и технической защиты объекта, контроля территории и периметра, обнаружения попыток несанкционированного проникновения, управления доступом и передачи информации на пост охраны.

В отличие от проектирования отдельной системы безопасности, разработка КИТСО предполагает комплексный подход к защите объекта.

В единую концепцию могут объединяться физические средства защиты периметра, охранная и тревожная сигнализация, контроль доступа, охранное видеонаблюдение, системы обнаружения проникновения, оборудование КПП, электропитание, сети передачи данных и другие технические средства.

ENHUB PROJECT разрабатывает КИТСО с учетом архитектуры объекта, конфигурации территории, режима эксплуатации, потенциально уязвимых участков и требований технического задания.

Что входит в проектирование КИТСО

Проектирование начинается с изучения объекта и определения задач технической охраны.

Для крупного предприятия недостаточно установить отдельные камеры, датчики или турникеты.

Необходимо определить границы защищаемой территории, возможные направления проникновения, расположение въездов и проходных, режим доступа персонала и транспорта, контролируемые здания и помещения.

На основании исходных данных формируется комплекс проектных решений.

В состав КИТСО в зависимости от объекта и технического задания могут входить:

• инженерные средства физической защиты;
• ограждение периметра;
• системы обнаружения проникновения;
• периметральная охранная сигнализация;
• охранная и тревожная сигнализация;
• системы контроля и управления доступом;
• охранное видеонаблюдение;
• оборудование КПП и проходных;
• средства контроля автомобильных въездов;
• турникеты, калитки и управляемые ворота;
• шлагбаумы и другие исполнительные устройства;
• посты охраны и автоматизированные рабочие места;
• сети передачи данных;
• системы электропитания и резервирования;
• технические средства интеграции отдельных подсистем.

 Конкретный состав КИТСО определяется назначением объекта, его характеристиками и требованиями заказчика.

Комплексная защита территории и зданий

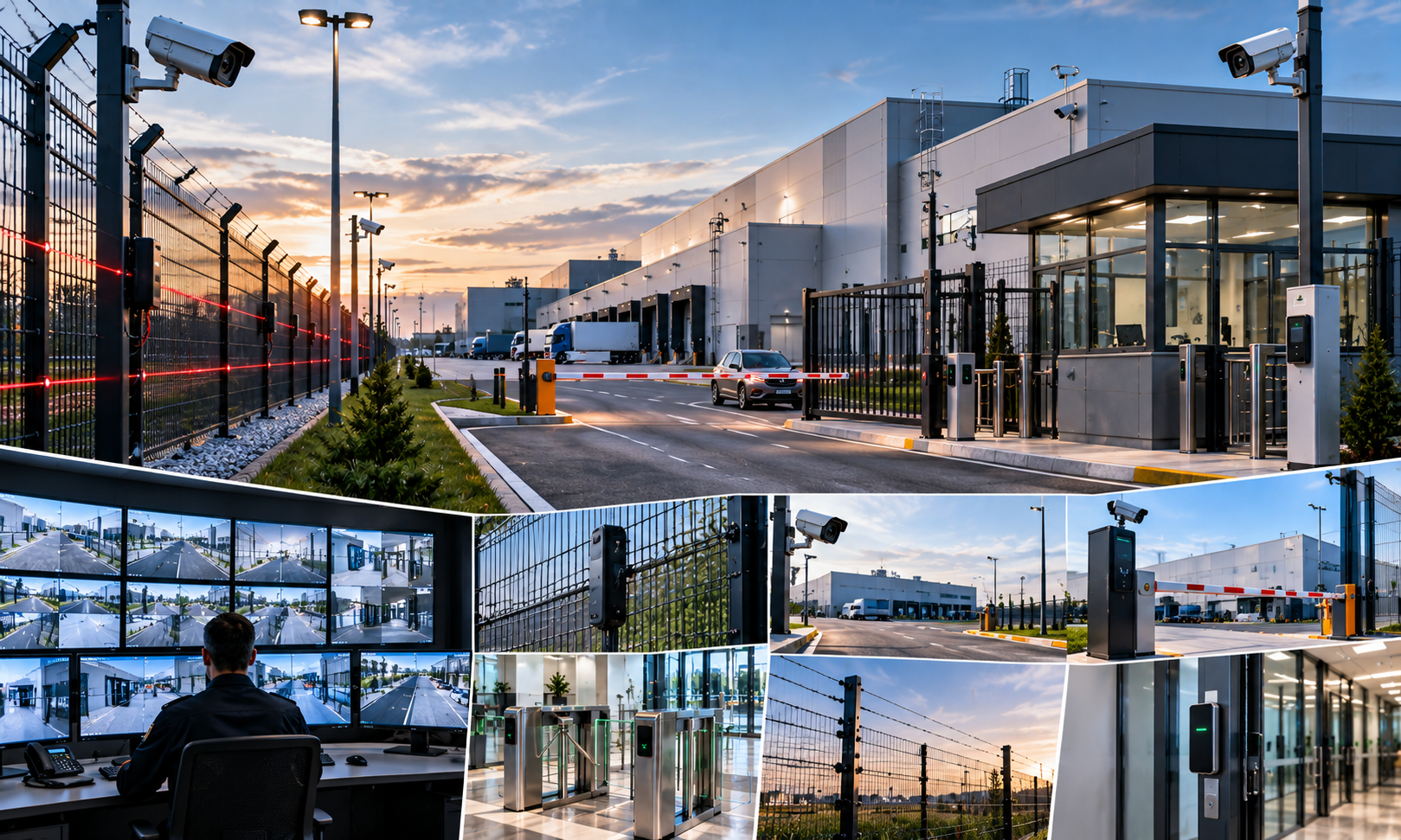

Главная особенность КИТСО заключается в создании нескольких взаимосвязанных уровней защиты.

Первым уровнем может выступать физический периметр территории — ограждение, ворота, калитки и контролируемые въезды.

Следующий уровень формируется техническими средствами обнаружения проникновения и видеоконтроля.

Далее организуется контролируемый доступ непосредственно в здания, помещения и отдельные функциональные зоны.

Дополнительная защита может предусматриваться для особо важных помещений, оборудования, складских зон, серверных, архивов и других участков.

Такой подход позволяет построить последовательную структуру:

территория → периметр → КПП → здание → помещение → локальная защищаемая зона.

При проектировании ENHUB PROJECT рассматривает эти элементы как части единого комплекса.

Инженерная защита периметра

Периметр является первой линией защиты объекта.

Для производственных и инфраструктурных объектов он может иметь значительную протяженность, несколько въездов, технологические проезды и участки со сложным рельефом.

Проектирование инженерной защиты может предусматривать решения по ограждению, воротам, калиткам и другим конструктивным элементам.

При этом учитываются расположение зданий и сооружений, транспортная схема предприятия, существующие дороги, проходные и другие особенности генерального плана.

Инженерная защита должна рассматриваться совместно с техническими средствами обнаружения и контроля.

Именно поэтому при разработке КИТСО важно заранее увязать конструктивные и электронные компоненты системы безопасности.

Периметральные средства обнаружения

Для контроля протяженных участков территории могут применяться различные технические средства обнаружения попытки проникновения.

Выбор конкретной технологии зависит от конфигурации объекта, типа ограждения, протяженности периметра, окружающей среды и других условий эксплуатации.

При проектировании определяются:

• участки контроля;
• зоны обнаружения;
• расположение оборудования;
• места установки извещателей;
• размещение соединительных и коммутационных устройств;
• кабельные трассы;
• линии связи;
• электропитание;
• передача тревожных сигналов;
• взаимодействие с постом охраны.

При значительной протяженности территории система может иметь распределенную архитектуру с несколькими техническими узлами.

СОТС в составе КИТСО

Система охранной и тревожной сигнализации может являться одной из основных подсистем комплекса.

Охранная сигнализация предназначена для обнаружения несанкционированного проникновения в контролируемые помещения и зоны.

Проектом могут предусматриваться магнитоконтактные, объемные, комбинированные и другие типы извещателей в зависимости от условий эксплуатации и поставленной задачи.

Тревожная сигнализация обеспечивает возможность формирования тревожного извещения персоналом.

Тревожные кнопки могут размещаться на КПП, постах охраны, рабочих местах и в других предусмотренных проектом точках.

При комплексном проектировании события СОТС могут быть увязаны с другими подсистемами КИТСО.

СОВН в составе комплекса безопасности

Система охранного видеонаблюдения позволяет обеспечить визуальный контроль территории, периметра, входов, въездов, проходных, помещений и других важных зон объекта.

При проектировании определяются места установки камер, направления обзора, параметры оборудования, архитектура сети передачи данных, серверное оборудование и требуемый объем видеоархива.

На крупном объекте СОВН может включать большое количество наружных и внутренних видеокамер, объединенных в централизованную систему.

В составе КИТСО видеонаблюдение особенно эффективно, когда оно проектируется во взаимной увязке с другими средствами технической охраны.

СКУД и организация контролируемого доступа

Система контроля и управления доступом позволяет организовать контролируемое перемещение сотрудников, посетителей и, при соответствующих проектных решениях, транспортных средств.

СКУД может включать:

• считыватели;
• контроллеры;
• электромагнитные и электромеханические замки;
• турникеты;
• калитки;
• автоматические ворота;
• шлагбаумы;
• кнопки выхода;
• датчики состояния дверей;
• серверное и сетевое оборудование.

Для промышленных предприятий СКУД может охватывать как административные помещения, так и проходные, производственные корпуса, склады, технические зоны и автомобильные КПП.

Проектирование КПП и проходных

Контрольно-пропускной пункт является одним из ключевых элементов системы охраны территории.

Через КПП осуществляется контролируемый проход персонала и въезд транспорта, поэтому его оборудование необходимо учитывать в общей архитектуре КИТСО.

В зависимости от технического задания проект может предусматривать турникеты, считыватели, переговорные устройства, тревожную сигнализацию, видеонаблюдение, оборудование управления воротами и шлагбаумами.

Все технические средства должны быть увязаны между собой и с рабочим местом сотрудника охраны.

Для объектов с несколькими КПП может предусматриваться централизованный контроль и единая инфраструктура передачи данных.

Централизованный пост охраны

Информация от технических систем должна поступать в точку, где она может быть обработана ответственным персоналом.

Поэтому важным элементом КИТСО является организация поста охраны или центра мониторинга.

Проектом может предусматриваться размещение:

• автоматизированных рабочих мест;
• мониторов;
• оборудования СКУД;
• средств приема тревожных извещений;
• серверного оборудования;
• сетевых коммутаторов;
• источников резервного питания;
• другого оборудования управления и отображения информации.

При проектировании определяется структура передачи информации от удаленных участков объекта к центральному посту.

КИТСО для промышленных предприятий

Наиболее комплексные решения обычно требуются для крупных промышленных объектов.

Предприятие может включать производственные корпуса, административные здания, склады, технологические площадки, энергетические сооружения, несколько КПП и протяженный периметр.

В таких условиях отдельные локальные системы безопасности необходимо объединить в согласованную техническую архитектуру.

ENHUB PROJECT проектирует КИТСО с учетом генерального плана предприятия, расстояний между сооружениями, расположения сетевой инфраструктуры и требований к защищаемым зонам.

Для связи между удаленными зданиями и техническими узлами могут предусматриваться соответствующие проводные и оптические линии связи.

КИТСО для складов и логистических комплексов

Складские и логистические объекты характеризуются интенсивным движением транспорта, наличием зон погрузки и разгрузки, большого количества ворот, складских помещений и открытых территорий.

Комплекс технической охраны может охватывать:

 периметр → автомобильные въезды → КПП → территорию → складские корпуса → административные помещения → зоны хранения → технические помещения.

При проектировании учитываются маршруты транспорта и персонала, расположение ворот, рамп, парковочных площадок и участков хранения.

Комплексный подход позволяет заранее определить состав необходимых систем и исключить необоснованное дублирование оборудования.

Электропитание и резервирование КИТСО

Комплекс инженерно-технических средств охраны включает значительное количество электронного оборудования, поэтому вопросы электропитания рассматриваются непосредственно на стадии проектирования.

Определяются точки подключения, потребляемая мощность, расположение источников питания и необходимость резервирования.

Для удаленных участков территории могут предусматриваться отдельные шкафы или технические узлы с необходимым оборудованием.

Проектные решения по электропитанию должны быть взаимно увязаны с архитектурой всего комплекса.

Сети связи и передача данных

На крупных объектах расстояние между отдельными элементами КИТСО может составлять сотни метров и более.

Поэтому сеть передачи данных является одной из важнейших частей комплекса.

При проектировании определяется топология сети, размещение коммутаторов и других активных устройств, способы подключения удаленного оборудования и маршруты кабельных линий.

При необходимости предусматриваются волоконно-оптические линии связи.

Грамотно разработанная сетевая инфраструктура позволяет объединить распределенные системы безопасности в единый комплекс.

Что входит в проектную документацию КИТСО

Состав документации определяется техническим заданием, стадией проектирования и характеристиками объекта.

Проект может включать:

Общие данные и пояснительные материалы.

Структурную схему комплекса инженерно-технических средств охраны.

Планы размещения технических средств безопасности.

Планы охраны периметра и территории.

Планы размещения оборудования КПП.

Планы кабельных трасс.

Схемы подключения оборудования.

Структурные схемы отдельных подсистем.

Решения по сети передачи данных.

Решения по электропитанию и резервированию.

Кабельные журналы.

Спецификацию оборудования, изделий и материалов.

В зависимости от сложности объекта документация может дополняться необходимыми схемами, расчетами и техническими решениями.

Проектирование КИТСО для нового строительства и реконструкции

ENHUB PROJECT выполняет проектирование как для новых объектов, так и при реконструкции существующих систем безопасности.

При новом строительстве комплекс желательно разрабатывать совместно с архитектурными, электротехническими, слаботочными и другими инженерными разделами.

Это позволяет заранее предусмотреть кабельную инфраструктуру, помещения для оборудования, точки электропитания, опоры, шкафы, закладные конструкции и другие необходимые элементы.

При реконструкции выполняется анализ существующей инфраструктуры и определяется возможность сохранения, модернизации или расширения действующих технических средств.

Исходные данные для проектирования КИТСО

Для начала разработки желательно предоставить:

• техническое задание;
• генеральный план;
• архитектурные планы зданий;
• информацию о периметре и существующем ограждении;
• расположение КПП и въездов;
• сведения о режиме работы объекта;
• перечень контролируемых зданий и зон;
• требования службы безопасности;
• сведения о существующих системах;
• информацию о сетевой и электротехнической инфраструктуре.

Чем полнее исходные данные, тем точнее можно сформировать техническую архитектуру будущего комплекса.

Проектирование КИТСО в Астане, Алматы и по всему КазахстануENHUB PROJECT оказывает услуги проектирования комплекса инженерно-технических средств охраны по всей территории Республики Казахстан.

Выполняем проектирование КИТСО в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске, Семее, Атырау, Костанае, Кызылорде, Уральске, Актау, Туркестане, Петропавловске, Кокшетау, Талдыкоргане, Жезказгане, Экибастузе, Темиртау, Рудном, Балхаше, Жанаозене, а также в других городах и населенных пунктах Республики Казахстан.

Работа с региональными объектами может осуществляться на основании электронной исходной документации с дистанционным взаимодействием с заказчиком и другими участниками проекта.

Заказать проектирование КИТСО в ENHUB PROJECT

Качественная система безопасности начинается с проекта. Именно на стадии проектирования определяется, какие участки необходимо защищать, какие инженерные и технические средства применять, где устанавливать оборудование, каким образом передавать информацию и как объединить отдельные подсистемы в единый комплекс.

ENHUB PROJECT разрабатывает КИТСО для объектов различного масштаба — от отдельных зданий и складов до крупных производственных предприятий и территориально распределенных промышленных комплексов.

Для предварительной оценки стоимости направьте техническое задание, генеральный план, архитектурные решения и имеющуюся исходную документацию.
