Проектирование раздела СКУД — системы контроля и управления доступом

ENHUB PROJECT выполняет проектирование систем контроля и управления доступом (СКУД) для промышленных предприятий, складских и логистических комплексов, административных и коммерческих зданий, бизнес-центров, объектов инфраструктуры и других объектов по всей территории Республики Казахстан.

Разрабатываем проектную и рабочую документацию СКУД с учетом архитектуры объекта, количества точек прохода, режима работы предприятия, требований службы безопасности, категорий пользователей и необходимого уровня разграничения доступа.

Современная система контроля и управления доступом — это значительно больше, чем электронный замок и считыватель на двери.

Правильно спроектированная СКУД позволяет организовать управляемый доступ сотрудников и посетителей, разделить объект на зоны, контролировать проход через двери, турникеты, ворота и другие точки доступа, регистрировать события и создавать единую техническую инфраструктуру безопасности.

ENHUB PROJECT проектирует СКУД как самостоятельный раздел или как часть комплексной системы безопасности совместно с СОТС, СОВН, КИТСО и другими инженерно-техническими системами объекта.

Что входит в проектирование СКУД

Проектирование начинается с анализа объекта и определения требуемой логики доступа.

Специалисты изучают архитектурно-планировочные решения, генеральный план, расположение входов и выходов, проходных, служебных и технических помещений, ворот, парковок, производственных участков и зон с ограниченным доступом.

На основании исходных данных определяется структура будущей системы.

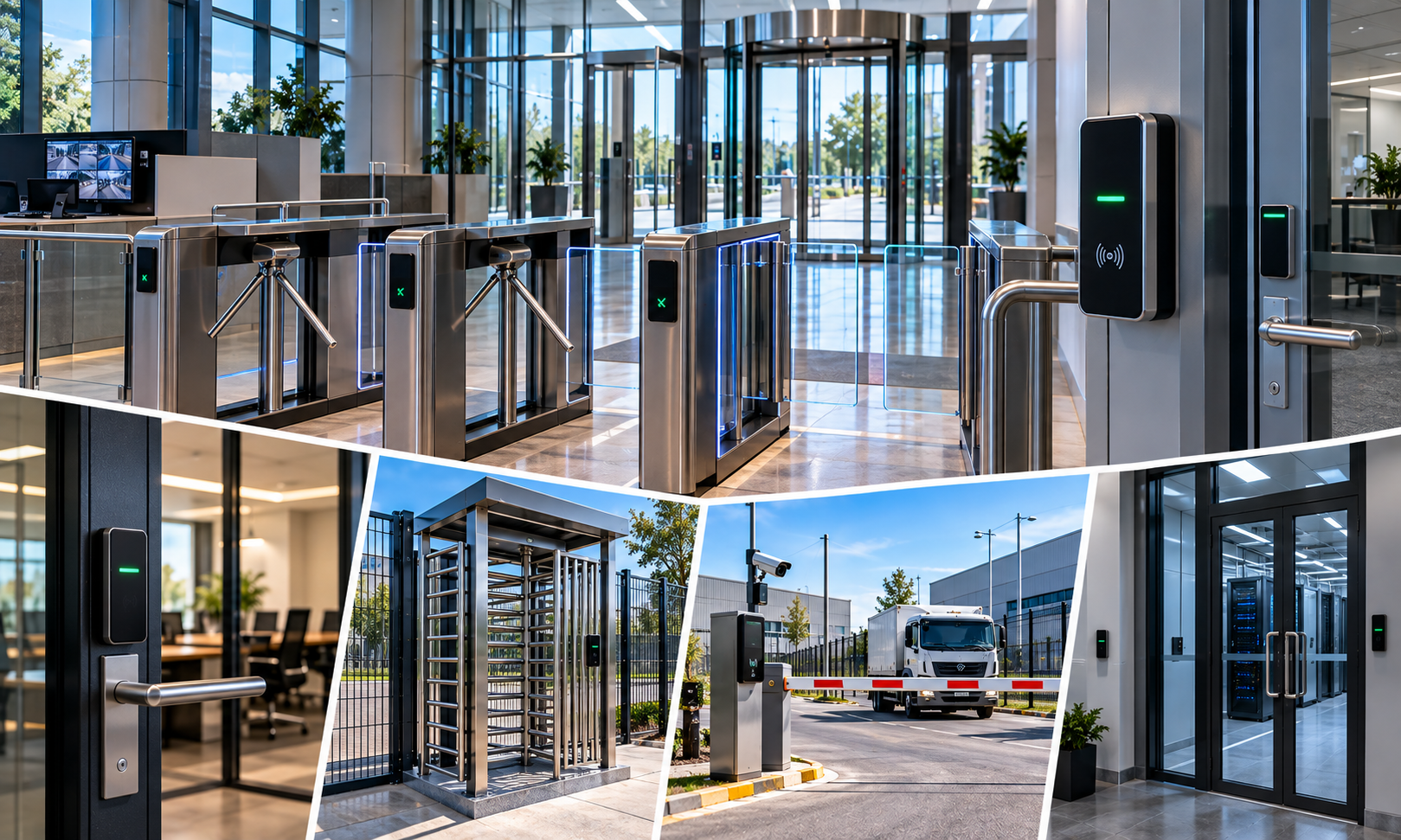

Проектирование СКУД может включать:

• контроль доступа через двери;
• оборудование проходных и КПП;
• управление турникетами;
• управление калитками и воротами;
• контроль автомобильных въездов и выездов;
• разграничение доступа сотрудников;
• организацию зон ограниченного доступа;
• идентификацию пользователей;
• размещение считывателей;
• установку контроллеров доступа;
• применение электромагнитных и электромеханических замков;
• кнопки выхода и устройства разблокировки;
• дверные контакты;
• организацию рабочих мест операторов;
• серверное и сетевое оборудование;
• резервированное электропитание;
• интеграцию с другими системами безопасности.

 Главная задача проектирования — определить кто, куда, через какую точку и при каких условиях должен иметь доступ, а затем реализовать эту логику техническими средствами.

Контроль доступа в помещения

Одна из основных задач СКУД — управление доступом в отдельные помещения и функциональные зоны здания.

На входе может предусматриваться считыватель идентификатора, контроллер и исполнительное устройство.

В зависимости от требований проекта используются карты, брелоки, мобильные или другие предусмотренные системой идентификаторы.

При проектировании определяется направление контролируемого прохода, способ выхода, необходимость контроля состояния двери и алгоритм работы исполнительного устройства.

Особое внимание уделяется помещениям, доступ в которые должен предоставляться только определенным категориям персонала.

Это могут быть:

• серверные;
• архивы;
• склады;
• технические помещения;
• административные кабинеты;
• помещения инженерного оборудования;
• производственные участки;
• помещения хранения материальных ценностей;
• другие зоны ограниченного доступа.

 ENHUB PROJECT формирует структуру СКУД с учетом фактического назначения каждого помещения и принятой на объекте модели доступа.

Проектирование СКУД для проходных и КПП

На предприятиях, складах и крупных административных объектах проходная является одним из ключевых элементов системы безопасности.

Проект СКУД может предусматривать турникеты, считыватели, контроллеры, устройства идентификации, рабочее место оператора и другие технические средства.

Для каждой точки прохода определяется алгоритм работы.

Например, система может разграничивать доступ сотрудников и посетителей, регистрировать проходы, управлять разрешением доступа в отдельные зоны и предоставлять оператору информацию о событиях системы.

Количество турникетов и конфигурация проходной определяются с учетом характеристик объекта и предполагаемой интенсивности движения людей.

При необходимости предусматриваются отдельные решения для посетителей, персонала и других категорий пользователей.

Контроль автомобильного доступа

СКУД может использоваться не только для контроля прохода людей, но и для организации въезда транспорта на территорию предприятия.

В проекте могут предусматриваться:

• автоматические ворота;
• шлагбаумы;
• контроллеры;
• считыватели;
• устройства управления;
• посты охраны;
• оборудование въездных групп;
• средства связи и взаимодействия с другими системами.

Особенно актуальны такие решения для промышленных предприятий, логистических центров, складских комплексов и объектов с собственной охраняемой территорией.

При проектировании учитываются расположение въездов и выездов, схема движения транспорта, размещение КПП, кабельная инфраструктура и расстояния между оборудованием.

Разграничение доступа по зонам

На крупных объектах недостаточно просто разрешить или запретить вход в здание.

Необходимо разделить объект на функциональные зоны и определить права доступа для различных категорий пользователей.

Например, сотруднику административного подразделения может быть разрешен доступ в офисную часть здания, но ограничен вход в складские или производственные помещения.

Техническому персоналу, напротив, может потребоваться доступ к инженерным помещениям.

СКУД позволяет реализовать такую структуру на уровне системы.

При проектировании ENHUB PROJECT анализирует маршруты перемещения персонала и определяет состав контролируемых точек таким образом, чтобы система соответствовала фактической организации объекта.

СКУД для складов и логистических комплексов

Современный склад может включать административную часть, зоны хранения, погрузочно-разгрузочные площадки, технические помещения, проходные, автомобильные КПП и наружную территорию.

Все эти участки имеют различный режим доступа. Поэтому проектирование СКУД для складского комплекса требует комплексного подхода.

Проект может предусматривать контроль:

главного входа → проходной → административных помещений → склада → технических зон → ворот → автомобильного КПП → отдельных помещений ограниченного доступа.

При большой площади объекта применяется распределенная архитектура системы с несколькими контроллерами и сетевыми узлами.

СКУД для производственных и промышленных объектов

Промышленные предприятия часто имеют сложную территориальную структуру: несколько зданий, производственные корпуса, склады, административно-бытовые помещения, проходные, автомобильные въезды и удаленные технические сооружения.

Для таких объектов СКУД проектируется как распределенная инженерная система.

При разработке документации учитываются:

• количество зданий и сооружений;
• расстояния между объектами;
• существующая сетевая инфраструктура;
• расположение КПП;
• режим работы предприятия;
• сменность персонала;
• количество контролируемых дверей;
• расположение серверного оборудования;
• необходимость резервного электропитания;
• требования к взаимодействию с другими системами безопасности.

При значительных расстояниях между зданиями могут предусматриваться отдельные сетевые узлы и соответствующие линии связи.

СКУД для офисов и административных зданий

В административных объектах система контроля доступа позволяет организовать управляемое перемещение сотрудников и посетителей.

СКУД может контролировать главный вход, отдельные этажи, офисные блоки, кабинеты, архивы, серверные и технические помещения.

Для бизнес-центров может потребоваться разграничение доступа между различными арендаторами или функциональными зонами здания.

При проектировании важно сохранить удобство повседневной эксплуатации системы и одновременно обеспечить требуемое разделение доступа.

Оборудование системы контроля доступа

Конкретный состав оборудования определяется требованиями проекта.

В СКУД могут применяться:

Контроллеры доступа — обеспечивают обработку информации и управление точками прохода.

Считыватели — используются для идентификации пользователей.

Электромагнитные и электромеханические замки — обеспечивают управление состоянием дверей.

Турникеты — используются для организации контролируемого прохода людей.

Шлагбаумы и автоматические ворота — применяются для автомобильного доступа.

Кнопки выхода — обеспечивают предусмотренный проектом способ разблокировки двери.

Датчики состояния двери — позволяют контролировать положение дверного полотна.

Источники питания и аккумуляторные батареи — используются для электропитания и необходимого резервирования оборудования.

Серверное и сетевое оборудование — применяется для построения централизованных и распределенных систем.

Подбор конкретных технических средств выполняется с учетом требований технического задания и характеристик объекта.

Интеграция СКУД с СОТС, СОВН и КИТСО

На крупных объектах системы безопасности целесообразно рассматривать комплексно.

СКУД может взаимодействовать с системами охранной и тревожной сигнализации (СОТС), охранного видеонаблюдения (СОВН), комплексом инженерно-технических средств охраны (КИТСО) и другими подсистемами объекта.

Например, событие прохода через контролируемую точку может регистрироваться системой, а оператор получает возможность сопоставить его с информацией других подсистем безопасности.

При комплексном проектировании особенно важно заранее определить архитектуру взаимодействия систем.

Это позволяет избежать ситуации, когда отдельные системы разработаны независимо друг от друга и их объединение приходится решать уже во время монтажных и пусконаладочных работ.

ENHUB PROJECT выполняет комплексное проектирование технических систем безопасности с взаимной увязкой разделов.

Электропитание и резервирование СКУД

Система контроля доступа непосредственно управляет дверями и другими точками прохода, поэтому организация электропитания является важной частью проекта.

Проектировщик определяет точки подключения, состав источников питания, размещение оборудования и необходимость резервирования.

При этом учитывается потребление контроллеров, считывателей, исполнительных устройств и другого оборудования.

Особое внимание уделяется алгоритмам работы дверей и исполнительных механизмов при пропадании основного питания и при поступлении предусмотренных проектом управляющих сигналов.

Эти решения должны быть определены еще на стадии проектирования.

Состав проектной документации СКУД

В зависимости от стадии проектирования и требований заказчика раздел может включать:

Общие данные — описание системы и принятых проектных решений.

Структурную схему СКУД — взаимосвязь контроллеров, серверного, сетевого и периферийного оборудования.

Планы размещения оборудования — расположение считывателей, контроллеров, замков, кнопок, турникетов и других устройств.

Планы кабельных трасс.

Схемы подключения точек доступа.

Схемы подключения контроллеров и исполнительных устройств.

Решения по электропитанию и резервированию.Сетевую структуру системы.

Кабельный журнал.

Спецификацию оборудования, изделий и материалов.

Для сложных объектов также могут разрабатываться дополнительные схемы и технические решения, необходимые для реализации принятой архитектуры СКУД.

Проектирование СКУД для нового строительства и реконструкции

ENHUB PROJECT разрабатывает системы контроля доступа как для новых объектов, так и при реконструкции существующих зданий и систем безопасности.

При новом строительстве СКУД желательно проектировать совместно с архитектурными, электротехническими и слаботочными разделами.

Это позволяет заранее предусмотреть места установки контроллеров, кабельные трассы, электропитание, необходимые закладные элементы и размещение оборудования.

При реконструкции проводится анализ существующей системы.

В зависимости от ее состояния проект может предусматривать расширение количества точек доступа, модернизацию контроллеров, добавление новых помещений, изменение логики доступа или построение новой системы.

Почему СКУД необходимо проектировать до монтажа

СКУД непосредственно связана с дверями, замками, кабельными линиями, электропитанием, локальной сетью и другими инженерными системами.

Если эти вопросы решать только во время монтажа, значительно возрастает вероятность переделок.

Проектирование позволяет заранее определить:

какие точки контролируем → кто получает доступ → каким способом выполняется идентификация → каким устройством управляется дверь → где размещается контроллер → как прокладывается кабель → откуда подается питание → как система взаимодействует с другими разделами.

В результате заказчик получает понятную техническую основу для реализации системы и спецификацию необходимого оборудования.

Исходные данные для проектирования СКУД

Для разработки проекта желательно предоставить:

• техническое задание;
• архитектурные планы;
• планы этажей;
• генеральный план;
• сведения о назначении помещений;
• перечень контролируемых зон;
• количество сотрудников и пользователей системы;
• информацию о режиме работы объекта;
• требования к проходным и КПП;
• сведения о существующих системах безопасности;
• требования к интеграции с СОТС, СОВН и другими системами.

 Если техническое задание еще формируется, специалисты ENHUB PROJECT помогут определить перечень необходимых исходных данных для начала проектирования.

Проектирование СКУД в Астане, Алматы и по всему Казахстану

ENHUB PROJECT оказывает услуги по проектированию систем контроля и управления доступом по всей территории Республики Казахстан.

Выполняем проектирование СКУД в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске, Семее, Атырау, Костанае, Кызылорде, Уральске, Актау, Туркестане, Петропавловске, Кокшетау, Талдыкоргане, Жезказгане, Экибастузе, Темиртау, Рудном, Балхаше, Жанаозене, а также в других городах и населенных пунктах Республики Казахстан.

Проектирование для региональных объектов может выполняться на основании электронной исходной документации с дистанционным взаимодействием с заказчиком и другими участниками проекта.

Заказать проектирование СКУД в ENHUB PROJECT

Правильно разработанная СКУД позволяет еще до начала монтажа определить архитектуру системы, состав оборудования, количество точек доступа, кабельную инфраструктуру, электропитание и принципы взаимодействия с другими системами безопасности.

ENHUB PROJECT проектирует системы контроля и управления доступом для объектов различного масштаба — от отдельных офисов и зданий до крупных складских, производственных и инфраструктурных комплексов.

Для предварительного расчета стоимости проектирования направьте техническое задание, архитектурные планы и имеющуюся документацию.
